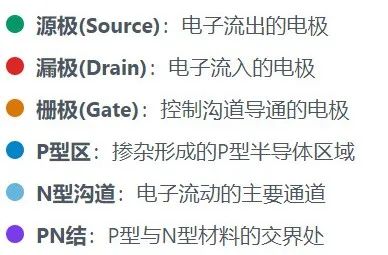

- 纵向结构:源极、栅极、漏极垂直排列,电流纵向流动
- 漂移层:利用SiC的高临界击穿电场(~3 MV/cm)特性,可大幅减薄漂移层厚度,降低导通电阻
- 栅极结构:有平面栅(工艺成熟)和沟槽栅(性能更优但制造难度高)两种类型

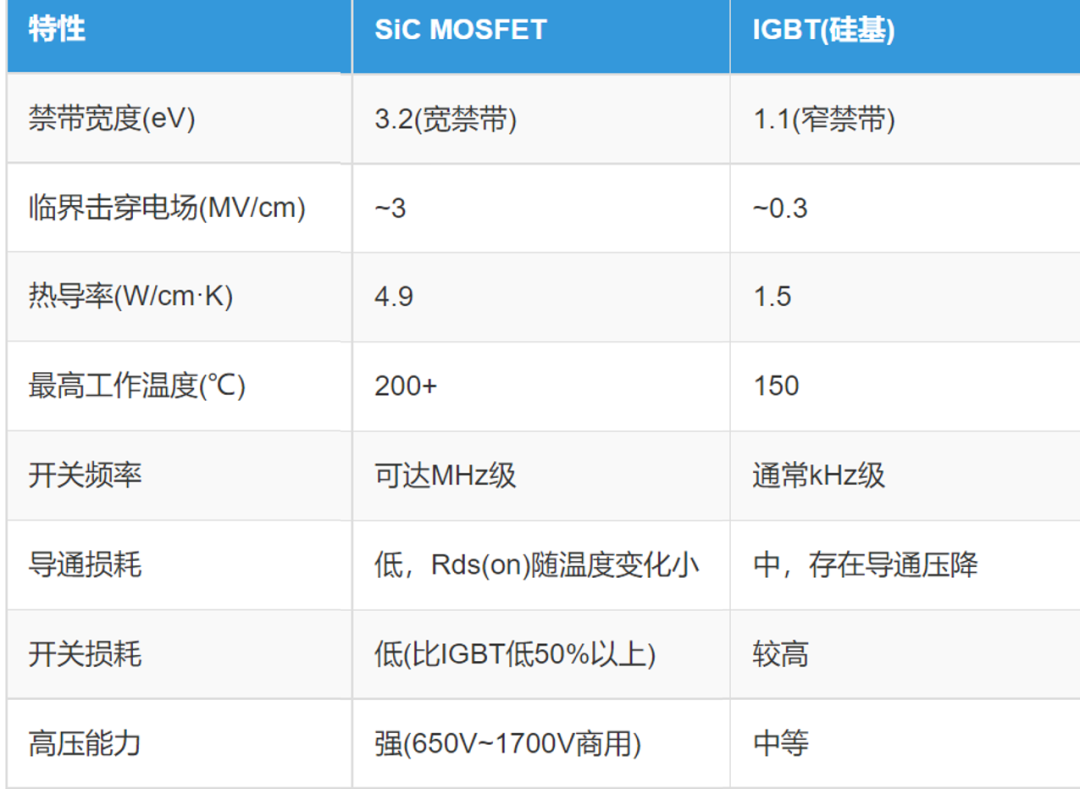

- 宽禁带材料特性:3.2eV禁带宽度,远高于硅材料

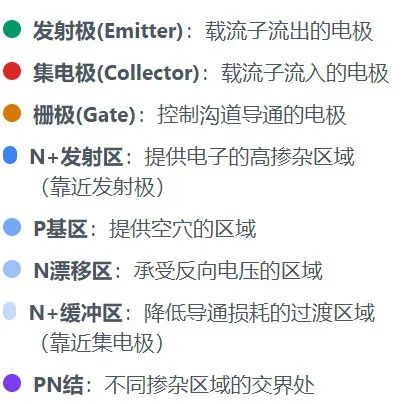

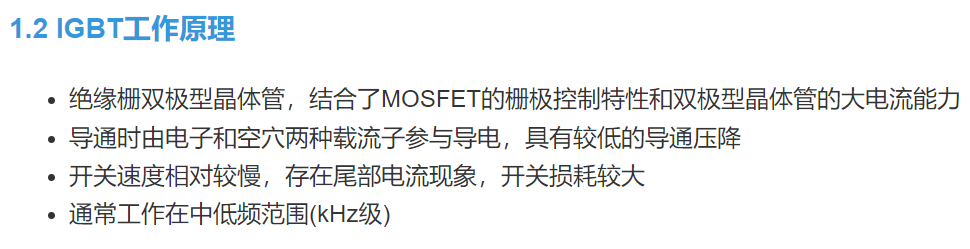

由MOSFET与双极型晶体管组合而成的复合结构 包含集电极、发射极和栅极三个电极 硅基材料:1.1eV禁带宽度,临界击穿电场约0.3 MV/cm 结构设计更复杂,需兼顾MOS栅控和双极导电特性
